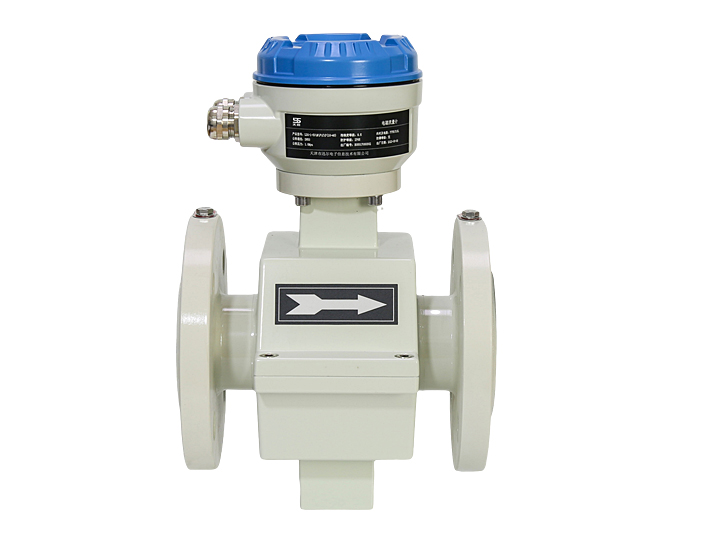

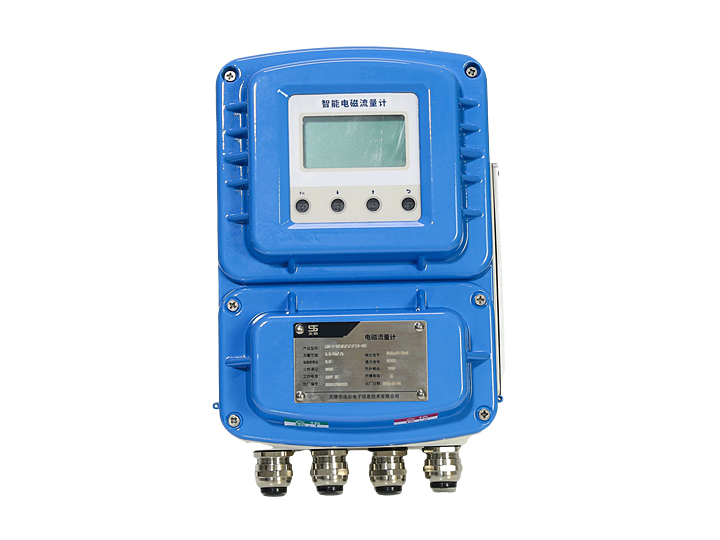

| 典型应用 |
| 适用于任何导电液体及酸、碱、海水等具有强腐蚀性液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量或含有杂质的导电液体的流量测量。 |
| 应用特点 |
| 测量误差优于±0.5%，保证水厂生产数据采集准确。 |
| 可准确测量流速的下限值小于 0.3m/s，在供水低谷期保证准确计量。 |
| 供电方式灵活自主，可根据现场需要采用220V或24V等方式。 |
| 可选潜水型，IP68防护，可长时间在浸泡环境中工作。 |
| 免直管段安装，可减少井下空间，为安装施工降低成本。 |
| 具备双向计量功能，可准确测量管道回流。 |
| 经过严格电磁兼容环境测试，可安装在各类工商业恶劣环境现场。 |
| 低网损，为水厂节能降耗。 |
| 提供多种信号输出方式，便于水厂数据对接。 |
| 技术参数 |
执行标准 | 电磁流量计（JB/T 9248-2015） |
公称通经（mm） | 管道式四氟衬里：DN15-DN2000 |
管道式橡胶衬里：DN65-DN2000 | |
管道式F46衬里：DN4-DN600 | |
流量测量 | 正向流量，反向流量 |
重复性误差 | 准确度等级绝对值的1/3 |
准确度等级 | 0.5，1.0 |
被测介质温度 | 常规橡胶衬里：-20～+60℃ |
聚四氟乙烯衬里：-30～+120℃ | |
高温型四氟衬里：-20～+160℃ | |
额定工作压力 （高压可定制） | DN15～DN25≤4.0MPa |
DN32～DN300≤1.6MPa | |
DN350～DN800≤1.0MPa | |
DN800～DN2000≤0.6MPa | |
流速范围 | 0.1-10m/s |
电导率范围 | 被测流体电导率≥20μs/cm |
信号输出 | 4-20mA、脉冲； |
通讯输出 | RS485、Hart、GPRS |
供电电源 | 220V AC、 24V DC、 电池 |
要求直管段长度 | 上游≥5DN，下游≥2DN |
连接方式 | 法兰连接，法兰执行标准：GB/T 9119-2010 |
防护等级 | IP65，订制可达IP68 |
环境温度 | -10～+60℃ |
相对湿度 | 5%～95% |
消耗总功率 | 小于20W |
| 流量范围 |
 | 0.3 | 0.4 | 0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
10 | 0.84 | 0.11 | 0.14 | 0.2 | 0.57 | 0.85 | 1.1 | 1.4 | 1.7 | 1.9 | 2.2 | 2.5 | 2.8 |
15 | 0.2 | 0.3 | 0.4 | 0.6 | 1.3 | 1.9 | 2.5 | 3.2 | 3.8 | 4.5 | 5.1 | 5.7 | 6 |
20 | 0.4 | 0.5 | 0.6 | 1.1 | 2.3 | 3.4 | 4.5 | 5.7 | 6.8 | 7.9 | 9 | 10 | 15 |
25 | 0.6 | 0.7 | 0.9 | 1.8 | 3.5 | 5.3 | 7.1 | 8.8 | 11 | 12 | 14 | 16 | 20 |
32 | 0.9 | 1.2 | 1.4 | 2.9 | 5.8 | 8.7 | 12 | 14 | 17 | 20 | 23 | 26 | 30 |
40 | 1.4 | 1.8 | 2.3 | 4.5 | 9 | 14 | 18 | 23 | 27 | 32 | 36 | 41 | 45 |
50 | 2.2 | 2.8 | 3.5 | 7.1 | 14 | 21 | 28 | 35 | 42 | 49 | 57 | 64 | 70 |
65 | 3.6 | 4.8 | 6 | 12 | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 100 | 110 |
80 | 5.4 | 7.2 | 9 | 18 | 36 | 54 | 72 | 90 | 100 | 120 | 140 | 160 | 180 |
100 | 8.4 | 11 | 14 | 28 | 57 | 85 | 110 | 140 | 170 | 190 | 220 | 250 | 280 |
125 | 14 | 17 | 22 | 44 | 80 | 130 | 170 | 220 | 260 | 300 | 350 | 390 | 440 |
150 | 20 | 25 | 32 | 64 | 120 | 190 | 250 | 310 | 380 | 440 | 500 | 570 | 630 |
200 | 34 | 45 | 57 | 110 | 220 | 340 | 450 | 560 | 670 | 790 | 900 | 1000 | 1100 |
250 | 54 | 71 | 88 | 180 | 350 | 530 | 700 | 880 | 1000 | 1200 | 1400 | 1500 | 1700 |
300 | 77 | 100 | 130 | 250 | 500 | 760 | 1000 | 1200 | 1500 | 1700 | 2000 | 2200 | 2500 |
350 | 110 | 140 | 180 | 350 | 690 | 1000 | 1300 | 1700 | 2000 | 2400 | 2700 | 3100 | 3400 |
400 | 140 | 180 | 230 | 450 | 900 | 1300 | 1800 | 2200 | 2700 | 3100 | 3600 | 4000 | 4500 |
450 | 180 | 230 | 290 | 570 | 1100 | 1700 | 2300 | 2800 | 3400 | 4000 | 4500 | 5100 | 5700 |
500 | 220 | 280 | 360 | 710 | 1400 | 2100 | 2800 | 3500 | 4200 | 4900 | 5600 | 6300 | 7000 |
600 | 310 | 410 | 510 | 1000 | 2000 | 3000 | 4000 | 5100 | 6100 | 7100 | 8100 | 9100 | 10000 |
700 | 420 | 550 | 700 | 1400 | 2700 | 4100 | 5500 | 7000 | 8300 | 9600 | 11000 | 12000 | 13000 |
800 | 550 | 720 | 910 | 1800 | 3100 | 5400 | 7200 | 9000 | 10000 | 12000 | 14000 | 16000 | 18000 |
900 | 690 | 920 | 1200 | 2300 | 4500 | 6800 | 9100 | 11000 | 13000 | 16000 | 18000 | 20000 | 22000 |
1000 | 850 | 1100 | 1500 | 2800 | 5600 | 8500 | 11000 | 14000 | 16000 | 19000 | 22000 | 25000 | 28000 |
1200 | 1300 | 1600 | 2100 | 4100 | 8100 | 12000 | 16000 | 20000 | 24000 | 28000 | 32000 | 30000 | 40000 |
1400 | 1700 | 2200 | 2800 | 5500 | 11000 | 16000 | 22000 | 27000 | 33000 | 38000 | 44000 | 50000 | 55000 |
1600 | 2200 | 2900 | 3700 | 7200 | 14000 | 21000 | 29000 | 36000 | 43000 | 50000 | 57000 | 65000 | 72000 |
1800 | 2800 | 3700 | 4600 | 9200 | 18000 | 27000 | 36000 | 45000 | 54000 | 64000 | 73000 | 82000 | 91000 |
2000 | 3400 | 4500 | 5700 | 11000 | 22000 | 34000 | 45000 | 56000 | 67000 | 79000 | 90000 | 100000 | 110000 |
