电磁流量计接线图
- 作者：天津中盈仪表科技有限公司
- 发布时间：2024-04-09
- 点击：461
最近有些客户，会问到电磁流量计现场接线的问题，今天天津中盈仪表科技有限公司为您分享一下，电磁流量计接线图和接线的问题该如何解决？
通常，电磁流量计的接线主要包括电源接线和信号输出接线。

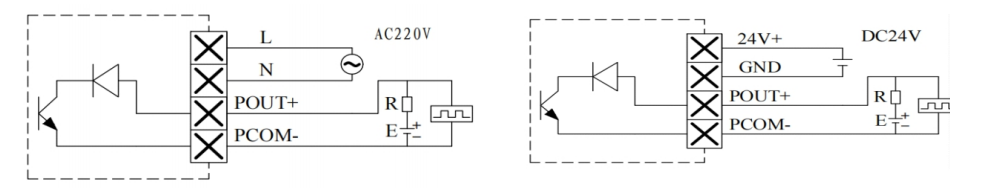

频率输出接线
电源接线：电磁流量计通常使用220V电源供电。在接线盒中，你会找到标有“正极”和“负极”的接线螺钉。正极接线螺钉用于连接电缆的正极，而负极接线螺钉则连接电缆的负极。这两个接线螺钉应紧固牢固，以确保电流的正常导通。
信号输出接线：电磁流量计的信号输出通常包括模拟量输出（如4-20mA）和数字量输出（如脉冲或RS485）。具体接线方式取决于你的电磁流量计型号和需要连接的设备。

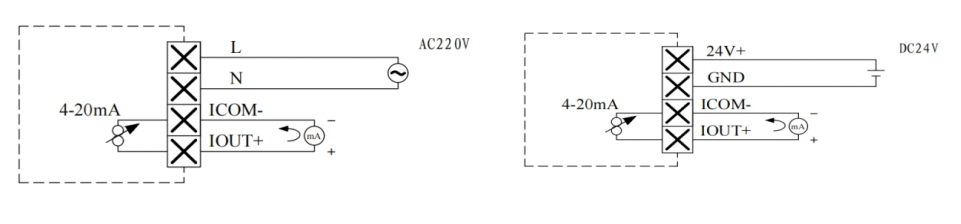

电流输出接线
对于4-20mA模拟量输出，你需要找到标有“IOUT”和“ICOM”的接线端子。将电缆的正极连接到“IOUT”，将电缆的负极连接到“ICOM”。
对于脉冲输出，找到标有“POUT”和“PCOM”的接线端子，并将电缆的正极和负极分别连接到相应的端子上。
对于RS485数字量输出，找到标有“TRX+”和“TRX-”的接线端子，并将RS485通信电缆的正负线分别连接到相应的端子上。

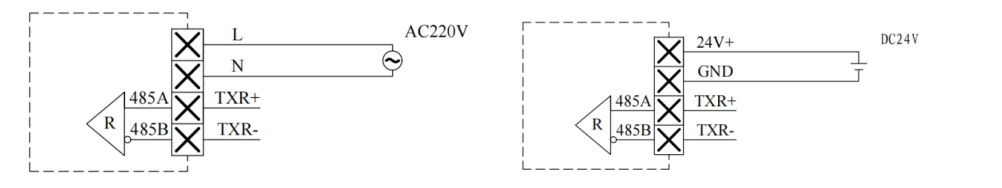

RS485 输出接线
此外，电磁流量计的接线图中还可能存在其他元件，如接地线、屏蔽线等，这些都需要按照说明书进行正确连接。
请注意，不同的电磁流量计品牌和型号可能有不同的接线方式和要求。因此，在进行接线操作之前，务必参考你所使用的电磁流量计的说明书或接线图，并遵循其中的指导进行操作。如果你不确定如何进行接线，建议咨询专业的技术人员或厂家进行帮助。
