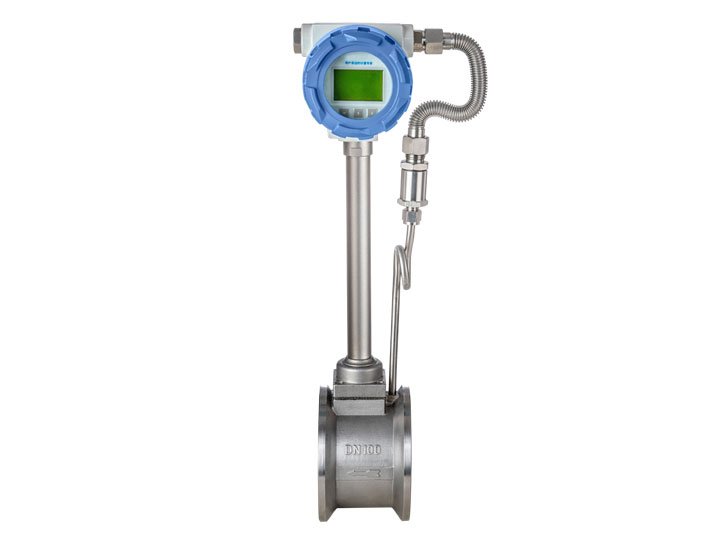

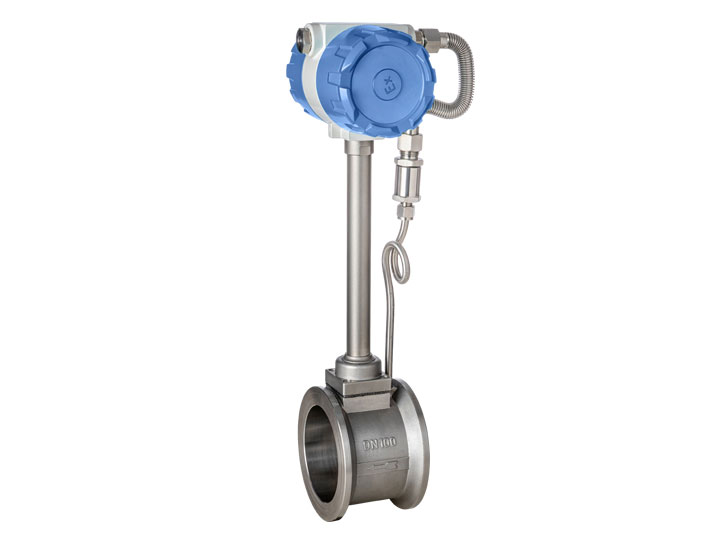

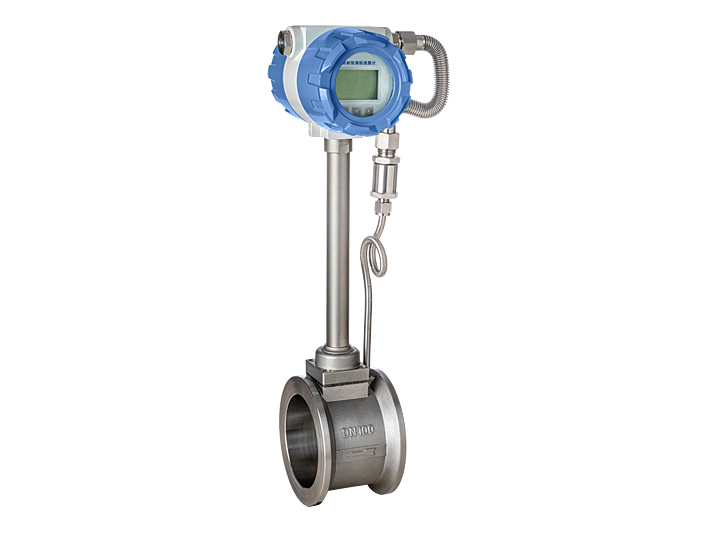

智能型数字涡街流量计

分类：流量仪表

型号：LUGB-TY

涡街流量计是速度式流量计的一种，广泛应用于石油、化工、电力、轻工、动力供热等行业。我公司涡街流量计生产执行标准为《涡街流量计》（JB/T 9249-2015）和检定规程涡街流量计（JJG1029-2007）。

联系电话：13652109621

资料下载

智能型数字涡街流量计选型样本.pdf

智能型数字涡街流量计说明书.pdf

典型应用

广泛应用于石油、化工、电力、轻工、动力供热等行业。

应用特点

无可动部件，稳定可靠，结构简单便于安装和维护。

传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能稳定，结构形式多样，有管道式、插入式流量传感器形式。

测量准确度较高，液体的测量准确度等级为1.0；气体的测量准确度等级为1.5、1.0。

压力损失小（约为孔板流量计的1/4～1/2），属于节能型流量仪表。

安装方式灵活方便，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装。

采用消扰电路和抗振动传感头，具有良好的抗环境振动性能。

采用低功耗单片微机技术，1节3V10AH锂电池可使用5年以上。

由软件对仪表系数非线性进行修正，可较大程度提高测量准确度。

技术参数

执行标准	涡街流量计（JB/T9249-2015）
公称通径（mm）	DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300
公称压力（MPa）	1.6、2.5、4.0（其他可订制）
准确度等级	液体：1.0 气体或蒸汽：1.5、1.0
量程比	10:1
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-40℃～+250℃、-40℃～+320℃ 环境温度：-20℃～+60℃ 相对湿度：5%～90% 大气压力：86kPa～106 kPa
信号输出	脉冲信号、4～20mA信号
通讯输出	RS485通讯输出、HART协议等
工作电源	外电源：+24VDC±15%,螺纹≤±5%，适用于4-20mA 输出、脉冲输出、RS485等； B. 内电源: 3.6V10AH锂电池×2
信号线接口	M20*1.5内螺纹
防爆等级	ExdIICT6 Gb
防护等级	IP65或更高（可订制）

流量范围
