液体涡轮流量计安装方式和要求有哪些？之【螺纹连接】

最近有很多客户在店铺上问液体涡轮流量计如何安装的问题，我们同事经常要与客户进行沟通，并确定流量计的过程连接是什么？这是非常关键的，过程连接主要的作用是连接紧固和密封。

首先要知道我们能选择几种过程连接方式：螺纹、法兰、快装：

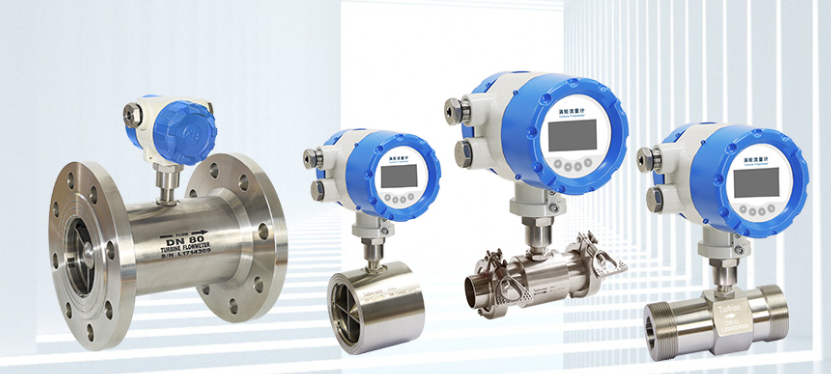

中盈仪表液体涡轮流量计连接方式展示（螺纹含内外螺纹）

一、螺纹连接：

A、螺纹连接是什么？外螺纹与内螺纹相互螺合以实现紧固和密封的连接方式。

B、它的密封方式是通过内螺纹孔与外螺纹柱进行紧密连接来进行紧固的连接方式。

密封方式分为：螺纹密封和端面密封。

螺纹密封是指通过内外螺纹的螺旋紧固，再用密封带（生料带）或螺纹密封胶，填充于螺纹之间的细小缝隙以达到密封的目的；

端面密封是指通过密封垫或者O型圈放置于螺纹之间或在螺纹部件的底部，以确保密封性。

C、我们天津中盈仪表能做的螺纹方式：G螺纹、M螺纹、NTP螺纹、球面螺纹

G螺纹：是英制螺纹的一种，广泛应用，主要是因为采用的英制单位—“吋”，也叫英寸，一英寸等于25.4mm；

M螺纹：是国际标准组织（ISO）制定的度量螺纹标准，也称为ISO螺纹，计量单位为mm；

NTP螺纹：是美国最常用的管螺纹标准，用于管道和管件连接。它采用锥形设计，牙型角60°，注意NTP螺纹的单位也是“吋”；

球面螺纹：球面螺纹是一种特殊的螺纹类型，它的螺纹形状呈球面状。球面螺纹通常用于连接具有球面接口的零件，如球阀和球关节等，球面螺纹的形状使得连接更加紧密，并提供较高的密封性能。

D、螺纹适用范围

螺纹连接适用于很多现场环境，我们从以下几个角度去说明螺纹适用于那些环境。

第一 仪表口径：外螺纹连接一般用于连接较大的管道，可以提供牢固的连接，内螺纹连接主要用于连接和固定较小的管道。DN50口径是一个坎，DN80是一个坎，50以下含50，可以做内螺纹、外螺纹和球面螺纹。DN50-DN80可以做外螺纹，内螺纹（不推荐）；

第二 压力：螺纹的压力选择比较复杂，可以参考国标（GB/T 19215.1-2003），我们目前的压力标准为外螺纹：6.3mpa；内螺纹：1.6mpa；球面螺纹：16mpa；

第三 材质：螺纹的材质可以分为304和316、PE（耐压最大1.6mpa，不可做球面），其他金属材质（只要你的钱够，就可以单独加工）。

E、螺纹的安装和维护

螺纹连接的安装步骤：

1）使用清洁布擦拭内螺纹孔和外螺纹柱以确保干净；

2）需要缠绕适合的密封材料或涂抹密封剂，如选择端面密封要选择适合的密封垫片；

3）均匀涂抹适量的螺纹润滑剂；

4）将外螺纹柱轻轻插入内螺纹孔中，然后逆时针旋转以开始螺纹连接；

5）使用手动扳手或扭矩扳手逐步旋转外螺纹柱，直至紧固到位；

6）最后检查连接是否安装紧固，如管道中介质为气体，可以使用“泡沫检测法”进行泄露检测；

7）对于大口径螺纹连接要在仪表处加支撑架或挂壁稳固

螺纹连接的日常维护：

定期检查螺纹连接是否松动或出现泄露。

二、法兰连接

A、法兰连接是什么？

法兰连接方法通过两片法兰来实现连接，使用螺栓将两片对应的法兰紧固连接在一起。一般来说分为法兰连接和法兰夹装两种型式。

B、法兰连接的密封方式

第一种就是平面密封----就是两片法兰之间加一个垫片，通过螺栓直接压合在一起，达到密封的作用（密封水线）的法兰也是属于平面密封；

第二种就是法兰面密封----凹凸面法兰，这也是常用的一种，法兰面上有特殊的密封形状，如凹槽和凸起，这些凹槽和凸起可以提供更好的密封性能，通常使用橡胶O形圈或其他密封材料来确保密封。凹凸面法兰一般适用于一些有腐蚀性的场合，应为凹凸面的法兰，比较少收到介质的冲刷和复制，麻烦的是垫片不好换，装的时候不能有不平的地方；

第三种是榫槽密封----榫槽面法兰由榫面、槽面配合构成，垫片安放在槽内，不会被挤出压紧面，适用于特别高压力和密封要求严格的场合，也适用于一些有腐蚀性的场合，比较少收到介质的冲刷和复制，麻烦的是垫片不好换，垫片容易烂在槽面里，不易清理，并且现在施工人员素质较低的情况下，不特意保护法兰容易磕碰变形；

第四种是环形密封----环连接面法兰，环形密封主要用在带颈对焊法兰和整体法兰上，密封性能好，好安装，高温高压环境好用，但是对法兰加工要求精度极高。

C、我们能做哪些法兰

法兰连接：常用的就是平面密封，其他的也可以做，价格高，量越小价格越贵；

法兰夹装：同上（高压的是带颈对焊法兰）。

D、法兰连接的适用范围

法兰连接适用于很多现场环境，我们从以下几个角度去说明法兰适用于哪些环境，我们结合着口径、压力和材质以及类型来对法兰连接的适用范围做一次归纳性说明：

法兰连接：

PE——1.6mpa——DN50

304——1.6mpa——DN4-DN300

304——2.5mpa~4.0mpa~6.3mpa~10mpa——DN15-DN200

316——1.6mpa——DN4-DN250

法兰夹持：

304——1.6mpa——DN4-DN200

304——16mpa~25mpa——DN15-DN200

304——42mpa——DN15-DN100

以上均为我们可以进行批量供货产品的材质、压力和口径。其他不在这个范围内的材质、压力和口径，也可以做，但是价格高昂，与尽量协助客户进行正确的选型，如果有客户有特殊需求，那我们也可以视情况而定，为客户做好特定产品。

主要应用场景如下：

1）工业管道系统：法兰连接常用于工业管道系统，包括化工、石油和天然气、电力、水处理、制药、食品加工等领域。它们用于连接管道、阀门、泵和其他设备，以确保管道系统的稳定运行；

2）高压和高温应用：法兰连接可用于高压和高温应用，因为它们提供了可靠的密封性能和机械强度。这些应用包括蒸汽输送、石油和天然气输送以及化工工艺；

3）水处理：法兰连接在供水和废水处理系统中广泛使用，包括给水管道、污水管道、水处理设备等；

4）食品和制药工业：在食品和制药工业中，法兰连接通常用于处理食品、药物和其他卫生产品的管道系统，因为它们易于清洁，符合卫生要求；

5）航空航天和船舶：法兰连接也用于航空航天和船舶领域，连接发动机、燃油管道和其他设备；

6）供暖、通风和空调系统：法兰连接用于建筑物的供暖、通风和空调系统中，以确保空气和液体的传输；

7）化学工业：在化学工业中，法兰连接用于处理各种化学品的管道系统，包括酸碱、溶剂和化学反应物料；

8）矿业和冶金：法兰连接在矿业和冶金领域中用于处理矿石、矿渣和冶炼产品的输送管道系统；

9）能源生产：法兰连接也在能源生产领域中广泛使用，包括石油和天然气开采、电力生产和核能工业；

总之，法兰连接是一种多功能的管道连接方式，适用于各种行业和应用领域，提供了可靠的连接和密封，确保了管道系统的安全和可靠。

E、法兰的安装和维护

一、法兰的安装：

1、准备工作：

a） 准备好需要与管道连接用的配对法兰、螺栓、螺母、密封垫片等部件；

b） 并与需要安装的流量计法兰进行对照是否符合且一致；

c） 检查所有部件的完整性和适用性。确保法兰和密封垫片没有明显的损坏；

d） 清洁法兰和管道连接口，确保没有杂物、油脂或污物，以保证良好的密封。

2、对齐法兰：

 将法兰连接的两端对齐，确保法兰面平行，法兰螺孔与对应的管道螺孔对齐。

3、安装密封垫片：

 在法兰连接之间放置合适的密封垫片。密封垫片的选择取决于应用的性质和压力等级。

4、安装螺栓和螺母：

a） 将螺栓穿过法兰的孔，并将螺母装在螺栓的另一侧。确保螺栓和螺母的数量与法兰上的孔一致；

b） 逐个拧紧螺栓，但不要过紧。螺栓的紧固应该是均匀的，以确保法兰均匀受力。

5、交替拧紧螺栓：

 以交替的方式逐个拧紧螺栓，避免单侧过度紧固。这有助于确保法兰连接的平整度和密封性。

6、使用正确的扭矩：

使用扭矩扳手或其他适当的工具按照法兰制造商提供的规定扭矩值来拧紧螺栓。不要过紧或不足，以免影响密封性能。

7、检查法兰连接：

a） 检查法兰连接是否均匀、紧固适当，没有松动；

b） 检查是否有螺栓松动或密封垫片被压坏。如有问题，必要时重新拧紧螺栓或更换密封垫片。

8、测试密封性：

a） 在安装完法兰连接后，进行密封性测试，确保没有泄漏；

b） 可以使用气体或液体压力测试法兰连接，根据应用的需要。

二、法兰连接的维护：

1、定期巡检法兰连接，检查是否有泄漏、松动的螺栓等；

2、注意法兰是否有腐蚀、生锈、磨损等；

3、检查法兰连接的密封垫片，是否有明显的磨损或损坏；

4、定期对法兰和螺栓采取防腐蚀措施，如防腐漆，以延长寿命。

三、螺纹与法兰选择连接的方法与标准

选择螺纹连接或法兰连接取决于多个因素，包括管道直径、压力、温度、以及现场实际连接的方式及设计图纸，下面是一般的选择标准，仅供参考：

A、螺纹连接适用

螺纹连接适用于：

1、小口径管道：螺纹连接通常用于小口径管道，建议小于 2 英寸（50 mm），如果是内螺纹建议小于1英寸（25mm）；

2、常低压管道：螺纹连接适用于低压或常压管道，尽量不要使用用于高压管道系统，如高压管道可以选择球面螺纹；

3、常低温管道：螺纹连接通常适用于低温液体或气体，而不适用于高温应用；

4、非关键现场：它们通常用于非关键现场，如家用水管道、供气管道、轻工业应用等；

5、方便安装和维护：螺纹连接的安装相对简单，适合需要快速连接和维护的情况。

B、法兰连接适用于：

1、大口径管道：法兰连接适用于大口径管道，通常大于 2 英寸（50 毫米）；

2、高压现场：法兰连接适用于高压或高温应用，因为它们提供更可靠的密封性能，超过6.3mpa，尽量选择法兰夹持；

3、关键现场：通常用于关键应用，如化工厂、石油和天然气输送、电力站等，其中安全和可靠性至关重要。

液涡轮，内螺纹连接，DN65,耐压1）6MPa,304不锈钢材质，供电24V，智能显示表头

C、特殊连接方式

1、除了法兰与螺纹两种比较常见的过程连接方式之外，还有一种重要的过程连接是快装，这里面我们主要做的是沟槽卡箍连接，其他的还有宝塔头连接、阴阳快接、管道连接器连接；

2、其他连接方式：焊接连接、承插连接、粘接连接、卡套式连接（铝塑复合管）、电熔连接、卡压连接、热收缩管连接。
